TAPERIPPER RECUPERIAMO LE VECCHIE CASSETTE DEL C64

22/07/2003

TapeRipper è un mio vecchissimo (parliamo del 2003) programma in grado di leggere le normali cassette dati del Commodore64 tramite apposita interfaccia registratore-PC e di generare il file .TAP corrispondente su hard disk. Il file .TAP puo' quindi essere usato con un qualsiasi emulatore per C64 (tipo CCS64, VICE etc...).

Apparso sul numero 30 della rivista Hacker Journal

I requisiti minimi per far girare il programma fanno ormai sorridere, ma li metto lo stesso:

Tutto qui. Ovviamente è necessario possedere un registratore a cassette della Commodore o uno 100% compatibile. Inoltre bisogna costruire una semplice interfaccia per connettere tale periferica alla porta parallela (vedi sezione più in basso).

In questa pagina sono disponibili i sorgenti, l'eseguibile, modalita' d'uso, un po' di documentazione varia, lo schema dell'interfaccia da costruire e le specifiche riguardo al formato dei file TAP.

Sorgenti

TapeRipper e' scritto in C ed e' composto da un unico file sorgente. L'ho scritto e compilato sotto DJGPP senza alcun problema. Per eseguire il programma bisogna assicurarsi di essere in ambiente DOS in modalita' reale dato che sotto windows (9x/NT/ME/XP) non si possono garantire misurazioni di tempo troppo accurate (causa i cambi di contesto improvvisi tra processi). Per l'esecuzione e' necessario inoltre un gestore DPMI come CWSDPMI.EXE localizzato nella stessa directory del programma e avere il loader della memoria alta attivato (tale himem.sys).

Codice sorgente: tape_ripper

Documentazione

Un po' di roba che mi è tornata utile per realizzare il programma:

Temporizzazione del PC sotto DOS

L'archivio tratta la temporizzazione e varie funzioni correlate sui computer della famiglia IBM compatibili sotto DOS; funzioni DOS e BIOS, BIOS tick count, interruzioni hardware, timer tick interrupts, port B, il timer 8253/8254, velocizzare il conteggio del timer, dynamic tick periods, simulazione dell'interruzione del vertical retrace, buffering doppio e triplo, timestamping assoluto, l'RTC (Real Time Clock), altri metodi di misurazione del tempo, lettura della porta joystick, generazione PWM del suono tramite speaker interno. Sono presenti anche programmi di esempio precompilati. pctim003 Autore: Kris Heidenstrom kheidens@actrix.gen.nz

Il timer interrupt Guida facile e veloce alla riprogrammazione del timer interrupt (detto anche 8253); come settare il registro di controllo, la lettura dai canali e le modalita'' di funzionamento. Con esempi in C++. timerinterrupt

C64 Programming Reference Manual Un malloppone ASCII di quasi 1MB contenente tutto quello che c'e' da sapere sul Commodore64: programmazione BASIC e linguaggio macchina, memoria, CPU, I/O, etc... c64manual

Teoria e funzionamento delle bande magnetiche Riguarda le carte magnetiche ma il concetto e' applicabile anche ai normali nastri in cassetta. p37-06

Interfaccia

L'interfaccia da me realizzata permette di collegare il registratore del C64 al PC. E' abbastanza semplice da realizzare.

lpt64

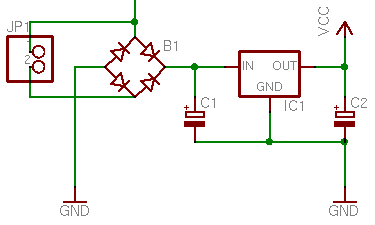

In alto e' la porta parallela femmina del PC ed in basso un connettore maschio per la spina del registratore a cassette. Il connettore lo si puo' costruire sagomando con un seghetto una vecchia scheda elettronica di quelle a inserimento stile "cartuccia del Nintendo" molto frequenti nei televisori. Per il resto basta un saldatore, stagno, qualche filo elettrico ed una sorgente da 5Volt piu' stabile possibile, ad esempio quella che viene fornita dall'alimentatore del PC stesso, oppure prelevata dalla porta joystick (pin1 +5volt e pin4 massa). Volendo si puo' costruire direttamente l'alimentatore a 5Volt: ecco lo schema:

5volt

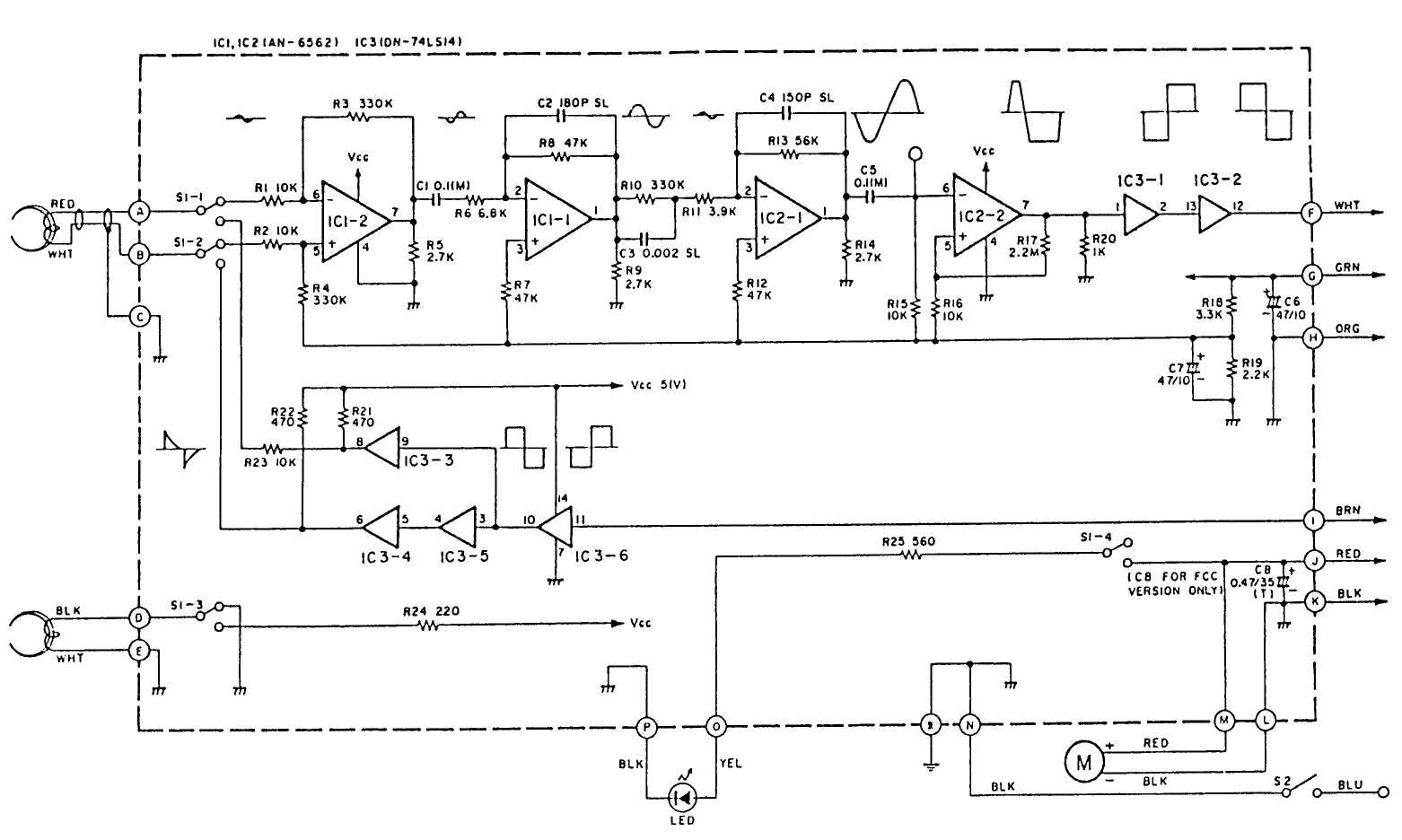

Per quanti vogliano cimentarsi con la modifica diretta dell'hardware del registratore ne riporto lo schema elettrico

c2n

Formato del file .TAP

Il formato .TAP, riconosciuto praticamente da qualsiasi emulatore per Commodore64 che si rispetti, e' nato con l'intento di descrivere bit a bit i dati (programmi e/o giochi) memorizzati su nastro. Essendo una semplice rappresentazione dei dati seriali provenienti dal nastro e' in grado di memorizzare qualsiasi codifica dei dati sia stata utilizzata. Le immagini .TAP sono solitamente di dimensioni molto maggiori (in rapporto all'incirca di 8:1) rispetto a quella dei dati che effettivamente vanno a caricarsi in memoria, in quanto ogni singolo byte del file .TAP rappresenta la durata (misurata in cicli CPU) di una pulsazione rilevata dal registratore e corrispondente ad un singolo bit del programma utile. In altri schemi di codifica, invece, due pulsazioni codificano un bit; tali dettagli di codifica, comunque, non sono presi in cosiderazione dal formato TAP in nessun modo in quanto ci si limita unicamente a registrare gli istanti di generazione delle pulsazioni da parte dell'hardware del registratore.

Questo e' un esempio di header per un generico file .TAP:

HEX 00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F ASCII ----------------------------------------------------- ---------------- 0000: 43 36 34 2D 54 41 50 45 2D 52 41 57 00 00 00 00 C64-TAPE-RAWúúúú 0010: 51 21 08 00 2F 0F 0D 31 64 1D 26 0D 07 21 0A 12 Q!úú/úú1dú&úú!úú 0020: 4A 2F 2C 34 07 18 0D 31 07 04 23 04 0D 42 0D 1E J/,4úúú1úú#úúBúú 0030: 34 04 42 0D 20 15 5E 04 0D 18 61 0D 26 29 34 0D 4úBúúú^úúúaú&)4ú 0040: 23 0D 07 0A 3F 55 04 0A 13 3F 07 0D 12 2B 18 0A #úúú?Uúúú?úúú+úú

dove:

Nella versione 0 del file (quindi con il byte $000C settato a 0x00) ogni singolo byte descrive la durata di una pulsazione. Un byte pari a 0x00 viene interpretato come una pulsazione la cui durata andrebbe a generare un valore superiore a 0xFF. Nella versione 1 del file (0x01 alla locazione $000C) tali pulsazioni che non possono essere codificate con un unico byte sono memorizzate su quattro bytes: il primo posto a 0x00 e i successivi tre che indicano l''effettiva durata in cicli della pulsazione. La formula che si utilizza e'

P = (8 * BYTE) / (CICLI_CPU)

dove P e' la durata in secondi della pulsazione, BYTE e' il byte codificato nel file TAP e CICLI_CPU e' il clock del processore in Hz (nel Commodore64 versione PAL vale 985248 Hz). Ad esempio, un valore di 0x2F (47 in decimale) nel file TAP rappresenta una pulsazione di durata pari a (47 * 8) / 985248 = 0.00038975 secondi.

Bug noti e migliorie

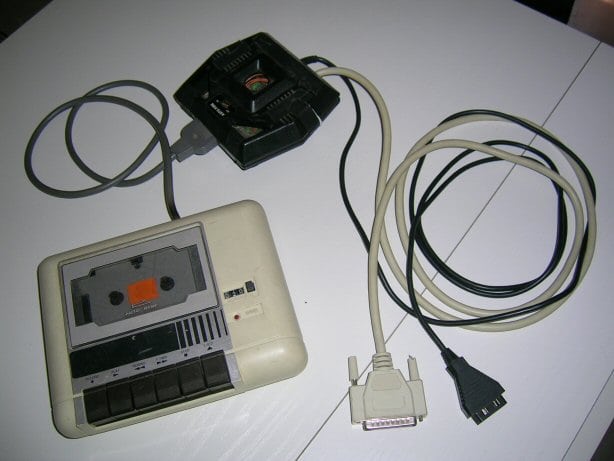

Ecco qua l'hardware completato:

dscn1033
